抗震支架安装验收的这些知识你了解了吗?

日期: 2020-07-09
浏览次数: 79

如今无论是住宅还是商业建筑,都需要安装抗震支架,否则建筑工程竣工验收无法通过。

这是因为国家已经强制要求安装抗震支架并已多次出台政策。

传统支架只能承受竖向荷载,发生地震时侧向摆动过大,极易破坏临近设施,造成建筑机电工程系统遭受损坏,加大后期维护难度。

而抗震支吊架在安装形式上使用了三角形的稳定性原理,把地震时的纵向力和横向力进行综合承载,改变管线系统动力特性由柔变刚,不仅能使设备、管道更牢固,减少因地震引起的次生灾害,而且抗震支吊架从受力方向上分为纵向、侧向支吊架,纵、侧向支吊架。

抗震支架安装验收的这些知识你了解了吗?

当建筑物遭遇到设防烈度的地震时,通过抗震支吊架将管道及设备产生的地震作用力传到结构体上,以达到小震不损、中震可修、大震不倒的效果。


01

抗震支架安装尺寸和型式说明



抗震支架通常具有很高的强度,但是要和结构主体进行可靠连才能起到良好的效果,所以在安装时首先要根据被承托物的设计标高来确定支架位置线,然后根据设计好的间距来确认具体位置,确定好后再进行安装。

需要进行焊接处理时,焊缝要饱满并且没有夹渣现象,除埋入基层中的部分外还要注意及时使用刷防锈漆做好防护处理。

如果需要安装在柱子上面,那么应该注意采用预埋埋钢板接法或预埋螺栓法等施工方法,确保抗震支架能够牢固的安装在柱子上面。

准备安装的尺寸和型式要和现场实际情况相符,支架上孔眼注意要采用钻床进行开孔,而不要使用电或气焊进行开孔。

上孔眼的孔径要注意比所穿螺栓的直径大一二毫米为宜,如果抗震支架上有飞边毛刺还要及时将其打磨掉,并将端头进行倒角处理。


02

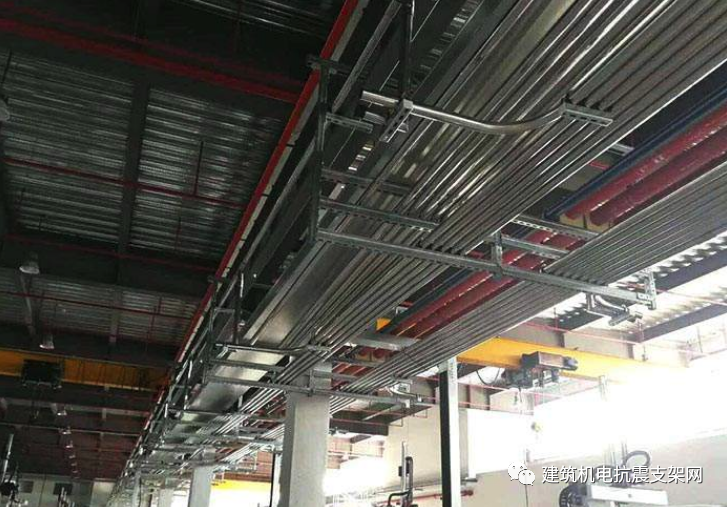

综合支架的布置原则


抗震支架安装验收的这些知识你了解了吗?

1)大管优先。由于大截面、大直径的管道,如空调通风管道、排水管道、冷却水管道、排烟管道等占据的空间较大。在平面图中先作布置。

2)强弱电分设。由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰,因此强电线路与弱电线路不应敷设在同一个电缆槽内。
3)有压让无压。指有压管道和无压管道。无压管道,如生活污水、粪便污水排水管、雨排水管、冷凝水排水管等都是靠重力排水,因此,水平管段必须保持一定的坡度,是顺利排水的必要和充分条件。所以在与有压管道交叉时,有压管道应避让。
4)电气避热避水。在热水管道、蒸汽管道的上方及水管的垂直下方不宜布置电气线路。
实际项目中,基于综合支吊架的设计要求,其施工技术的关键是熟悉各专业管线的特性,以施工规范、验收标准及操作规程为依据,同时考虑便于操作、维修,在确保不影响各专业工程质量、功能的情况下做到排布合理,整齐美观。


03

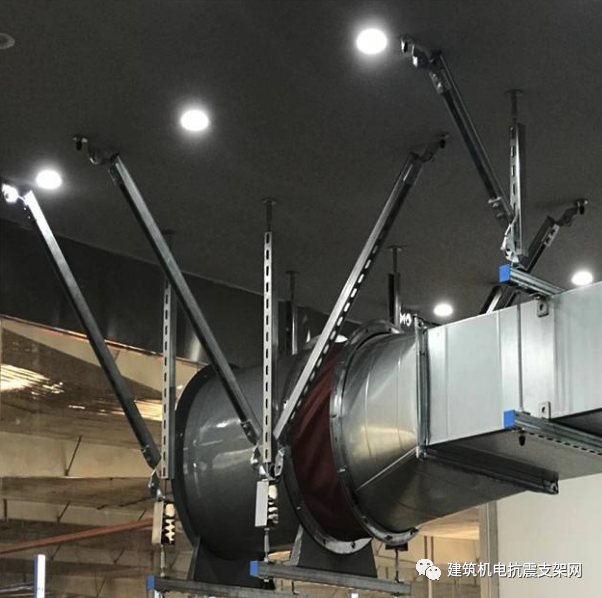

完工的抗震支吊架,该如何验收?


抗震支架安装验收的这些知识你了解了吗?




一项工程完成之后,验收是后续工作中最为关键的一步,而建筑物内部的抗震支吊架的检查也是很重要的。

如果抗震支吊架没有安装位,对建筑物内部的管道稳定性会有很大的影响,可在进行验收时,我们应该怎么做呢?

首先我们要知道,这些支吊架的安装都是提前设计好的,在安装前肯定都会事先画好施工图,所以我们要干的第一件事情,就是去现场对比,已安装的支吊架位置是否和施工图上的一致。

其次就是检测抗震支吊架是否固定牢固,如果安装的数量不是很多的话,最好挨个检查一遍,如果量比较大,那就随机检查。

在检查的时候可以通过用手来摇晃来进行检测,如果没有固定还,会有明显的晃动感。最后再检查一下产品的型号是否是自己指定的,把这些事情干完之后,基本就能完成验收了。

来源:建筑机电抗震支架网
