为什么应用BIM进行管线综合支吊架设计?

日期: 2020-06-16
浏览次数: 113

管线综合支吊架的出现将给排水、暖通、电气、消防等机电安装各专业的支吊架综合在一起,统筹规划设计,整合成一个统一的支吊架系统。其最明显的好处就是有利于节约成本、加快施工进度、提高观感质量,并最大限度的节省空间。





机电安装工程中包含有通风空调系统、给排水系统、电气系统,其中通风空调系统包括集中式空调系统、恒温恒湿空调系统、多联机空调系统、送排风及防排烟系统及空调水系统,给排水系统包括生活给水系统、太阳能和热泵热水系统、污水排水系统、虹吸雨水排水系统、消火栓给水系统、自动喷淋给水系统、高压细水雾灭火系统及气体灭火系统等多个专业。


管道种类多、规格大,管道布局复杂、吊顶内安装布置可用空间狭窄,施工难度大。



为什么应用BIM进行管线综合支吊架设计?



BIM应用优化管线支吊架




通常应用BIM软件进行综合支吊架模型选型及校核计算,并绘制加工详图。


本着有压管道让无压管道;低压管道让高压管道;单管让排管;小管让大管;水管让风管;电气管线避让冷热水管道;强弱电分设;附件少的管道让附件多的管道的原则进行管线排布设置,绘制出每个综合支吊架施工图。


根据软件优化设计审核后的图纸,进行支吊架加工制作细部做法技术交底,依据综合支吊架详图进行综合支吊架制作。

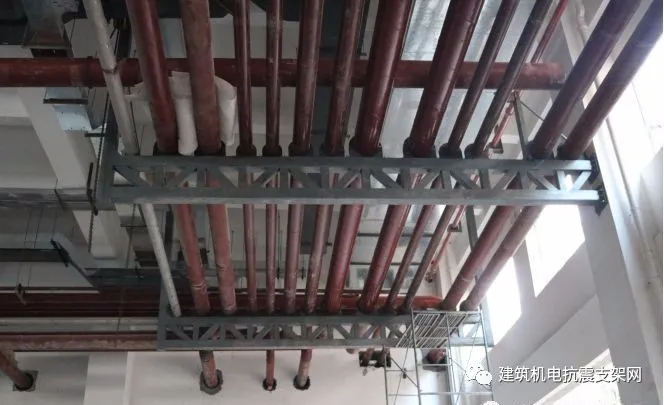

完成下料、钻孔、焊接、除锈喷漆等加工制作,可达到管线布置层次分明的效果,避免了管线之间的交叉作业,观感效果良好,保证了施工质量。


为什么应用BIM进行管线综合支吊架设计?



复杂管线支吊架这样安装,不仅缩小了吊顶内管线占有空间,还提高了室内空间利用率;采用BIM技术优化综合支吊架,减少了支吊架的使用数量,降低了成本,值得学习。
