《地铁工程抗震支吊架设计与安装》图集

日期: 2018-04-17
浏览次数: 104

《地铁工程抗震支吊架设计与安装》图集



国家建筑标准设计图集17T206《地铁工程抗震支吊架设计与安装》在2018年4月正式颁布与执行。


图集所涵盖的重点内容(摘要)如下:

1
适用范围


本图集适用于抗震设防烈度为6~ 8度地区的新建、改建、扩建的地铁工程抗震支吊架的设计与安装

同时,国家标准GB18306-2015《中国地震动参数区划图》取消了不设防地区,因此中国境内所有的建筑均需抗震设防。


2
使用条件
  • 环境温度不低于-20°C

  • 管径为DN65 ~ DN200的刚性连接金属水管,管内介质温度不大于150°C

  • 刚性材质排烟管道:矩形截面积大于等于0.38m2的刚性材质通风管道

  • 重力不小于150N/m且宽度不大于800mm的刚性材质电缆桥架


3
名词术语
  • 抗震设防烈度:一般情况下,取50年内超越概率10%的地震烈度

  • 抗震设防分类:依据《建筑工程抗震设防分类标准》GB50223-2008,本图集内建筑属重点设防类建筑,简称乙类建筑

  • 抗震支吊架:与建筑结构体牢固连接、以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成


4
参数取值
  • αmax – 地震影响系数最大值,见表1,按多遇地震确定。


1水平地震影响系数最大值

地震影响

6度

7度

8度

多遇地震

0.04

0.08(0.12)

0.16(0.24)

注:括号内数值分别用于设计基本地震加速度为0.15g和0.30g的地区


  • 本图集给水、热水及消防管道支吊架间距按新建工程刚性连接金属管道取值,侧向抗震支吊架间距为12.0m,纵向抗震支吊架间距为24.0m

  • 本图集通风及排烟管道抗震支吊架间距按新建工程普通刚性材质风管取值,侧向抗震支吊架间距为9.0m,纵向抗震支吊架间距为18.0m

  • 本图集电缆桥架抗震支吊架间距按新建工程刚性材质电缆桥架取值,侧向抗震支吊架间距为12.0m,纵向抗震支吊架间距为24.0m


5
抗震支吊架设置
  • 刚性连接的水平管道,两个相邻的抗震支吊架间允许纵向偏移值

  • 水管与电线套筒不得大于最大侧向支吊架间距的1/16

  • 风管、电缆桥架不得大于其宽度的两倍

  • 水平管道应在离转弯处0.6m范围内设置侧向抗震支吊架

  • 水平管道在安装柔性补偿器及伸缩节的两端应设置侧向及纵向抗震支吊架


6
抗震支吊架计算
  • 采用等效侧力法

  • 建筑机电工程设施构件抗震验算,摩擦力不得作为抵抗地震作用的抗力

  • 竖向杆件、横梁、斜梁的强度及刚度验算

  • 斜撑、吊杆长细比验算

  • 抗震连接构件的强度验算

  • 锚栓的强度验算

  • 管束等的强度验算


7
材料、防腐、耐火极限
  • C型槽钢采用Q235钢,槽钢壁厚t应满足:1.5mm≤ t ≤6.0mm

  • 扩底型锚栓应符合《混凝土用机械锚栓》JG/T 160的规定

  • 构件应进行防腐处理。

  • 构件的耐火极限应根据安装位置处的耐火等级确定。


8
制作及安装
  • 抗震支吊架的构件、组件均应按国家现行相关进行检测、测试

  • 固定于混凝土结构的抗震支吊架,应采用具有机械锁键效应的后扩底锚栓

  • 抗震支吊架的基座、连接件、锚固件、紧固件等应能将设施的地震作用全部传递到建筑主体结构上

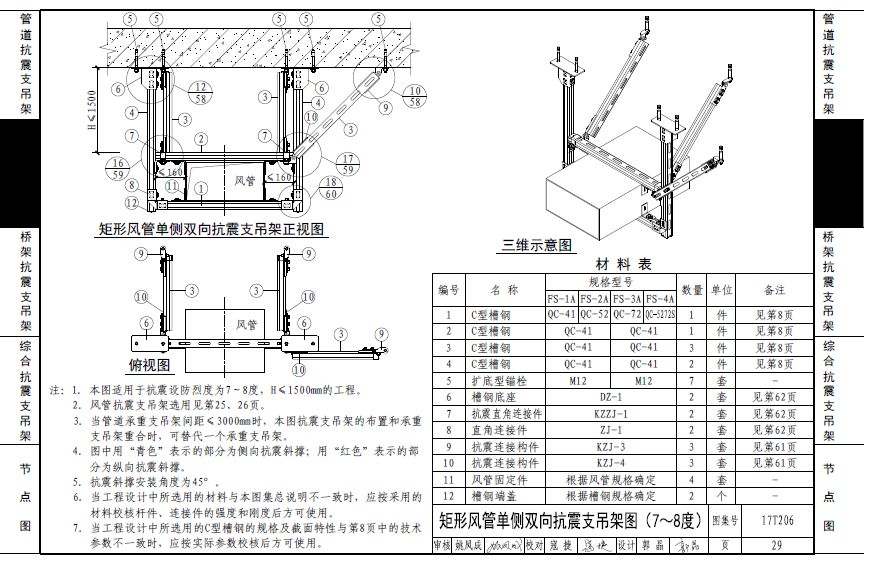

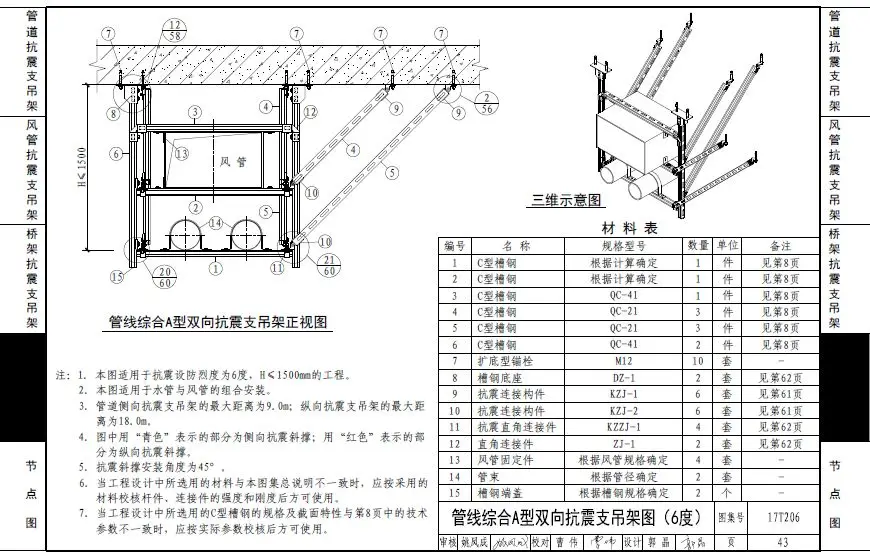

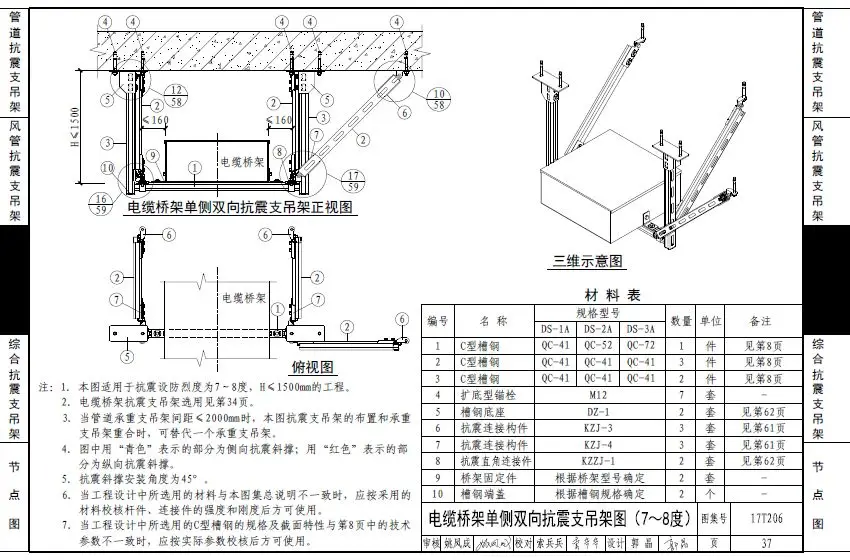

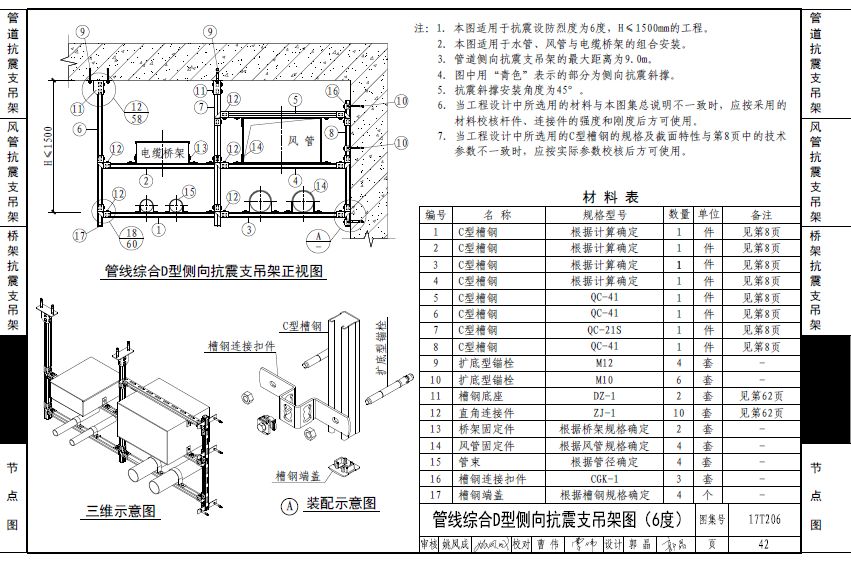

本图集的抗震支吊架应用示意图(节选)如下:

《地铁工程抗震支吊架设计与安装》图集

《地铁工程抗震支吊架设计与安装》图集《地铁工程抗震支吊架设计与安装》图集

《地铁工程抗震支吊架设计与安装》图集



公司致力于推动国内建筑设计与施工的安全度。

更多规范、图集、测试等信息,请留意官方网站与微信平台。
